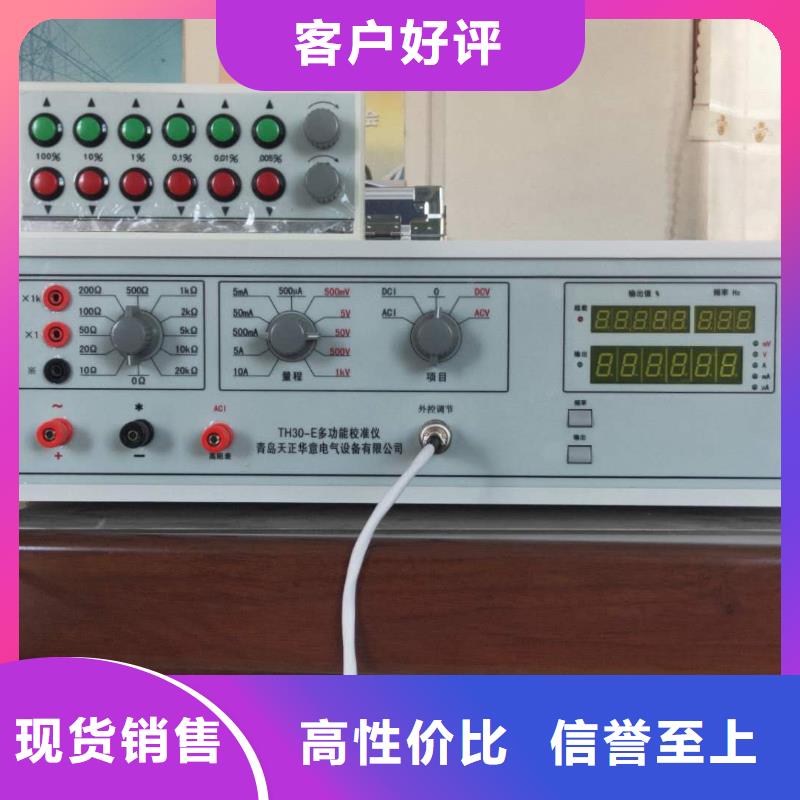

多功能校准仪校准仪(以下简称校准仪)是具有LED五位数字显示交直流电压、电流校准仪。中值电阻输出二十二个；设有200mV直流电压档，满足了铁路机车专用表及毫伏档表的检测；独特的保护电路，增加了校准仪的可靠性；输出功率大，负载能力强；系统软件设计合理，符合新的计量规程；采用欧式机箱，结构紧凑，便于携带。本校准仪主要用于检定、校验直流0.5级和交流1级以下各类表头及相应等级的多用表，广泛应用于工矿企业、科研院所、铁路、电力等单位的质检、计量及仪表维修。２　技术性能本校准仪适用于周围温度0～＋40℃，相对湿度80％以下的环境中工作。供电电源为220V±22V〔达不到该要求，建议配置交流稳压器〕，电源频率50Hz±2.5Hz。2.1　性能参数：见下页2.2　输出频率：400Hz±4Hz　60Hz±0.6Hz　50Hz±0.5Hz2.3　波形失真度：不大于0.5％2.4　纹波系数：不大于1％2.5　稳定性：校准仪预热1小时后,直流5V附近5分钟内输出漂移

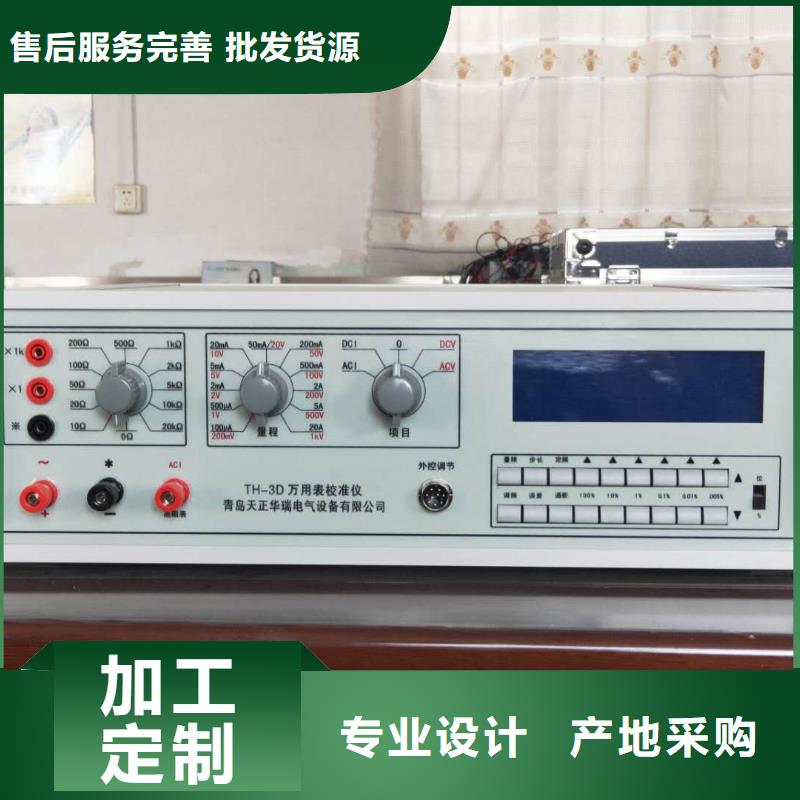

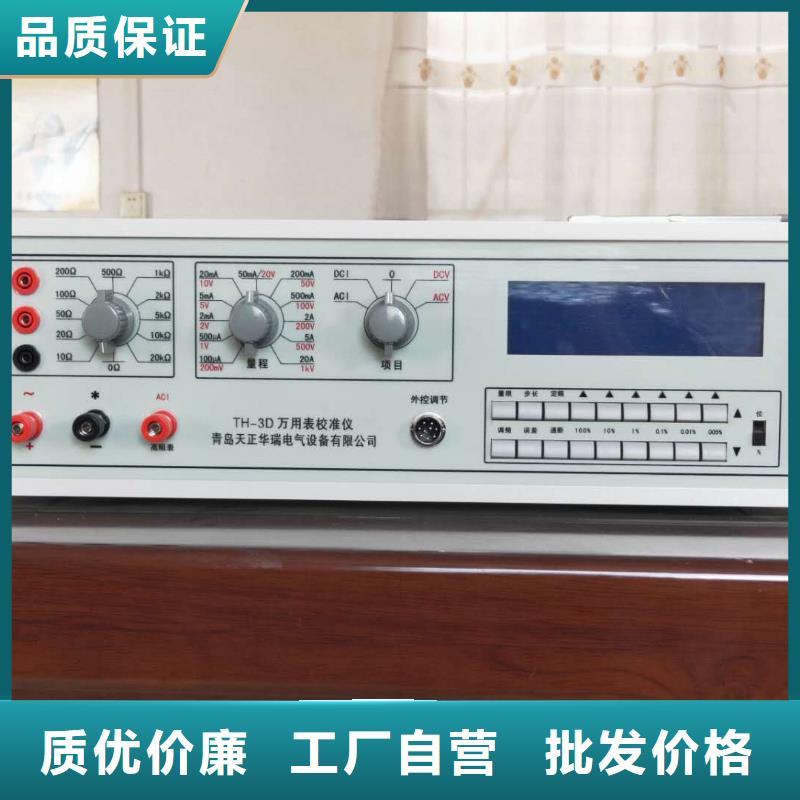

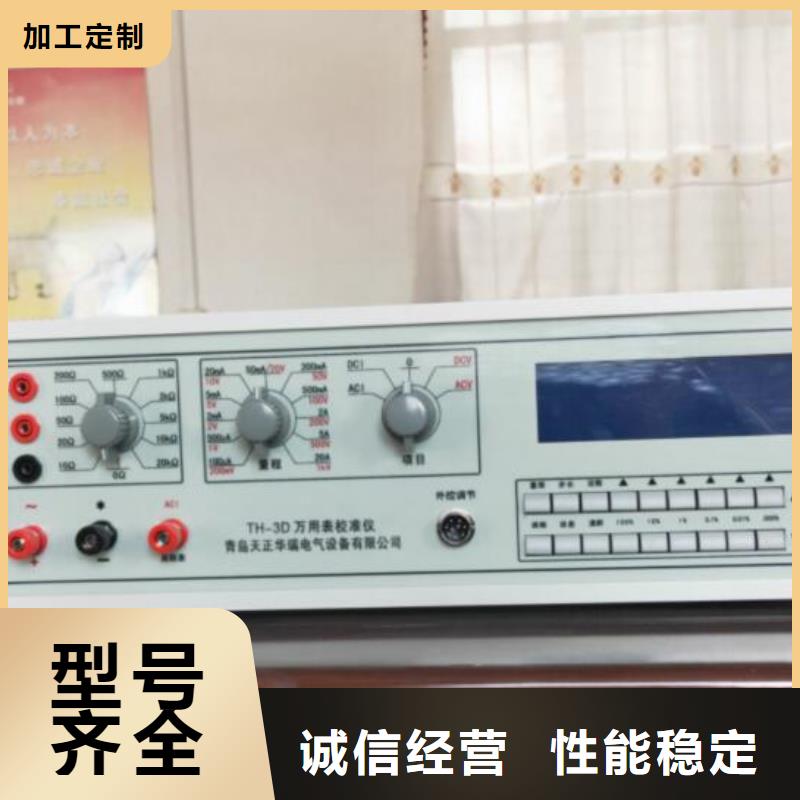

多功能校准仪 特别提示：2.1、当仪器有输出时，避免转换各种开关，以免损坏仪器或被检仪表。2.2、本仪器输出电压达1000V，操作时应注意人身。2.3、本仪器不宜在相对湿度大于80％的环境中工作；供电电源质量将影响输出稳定度。2.4、作交流项目检测时，避免在有输出的情况下，切换频率。2.5、关机时请切断输出。3、概述：TH-3D型多功能校准仪是一种大屏幕LCD显示的数字式交、直流标准电压、电流发生器，整机采用“闭环”控制，输出稳定度高，可用于校验数字式、各种指针式三用表及直流0.2级，交流0.5级以下各类表头。本仪器电压输出11档（0~1000V）；电流输出11档（0~20A）；中值电阻11×2档(10Ω~20MΩ)；交流频率有两种：定频：50Hz、60Hz、400Hz、1kHz（数字合成，按键选择），调频：50Hz--1000Hz连续可调。以上项目及量程变换均通过内部精密开关转换。LCD窗口同时显示输出实际值、百分比值、量限、误差。可选择被检表的量限值，并可根据被检表的刻度选择步长。输出调节既可采用外控编码器调节也可采用面板按键数字调节，面板按键调节可选择“按位”调节或者按“百分比”调节。采用的16位A/D转换芯片，转换速度和精度得到了大幅度提高；AC/DC采用真有效值转换芯片，保证了交流输出的精度。采用了新型的复合大功率放大器，输出功率强大，可靠性高，失真度小。电压短路、电流开路自动保护！具有数字显示、误差直读、量程宽、分档细、精度高、线性好、稳定性高、使用方便等优点！

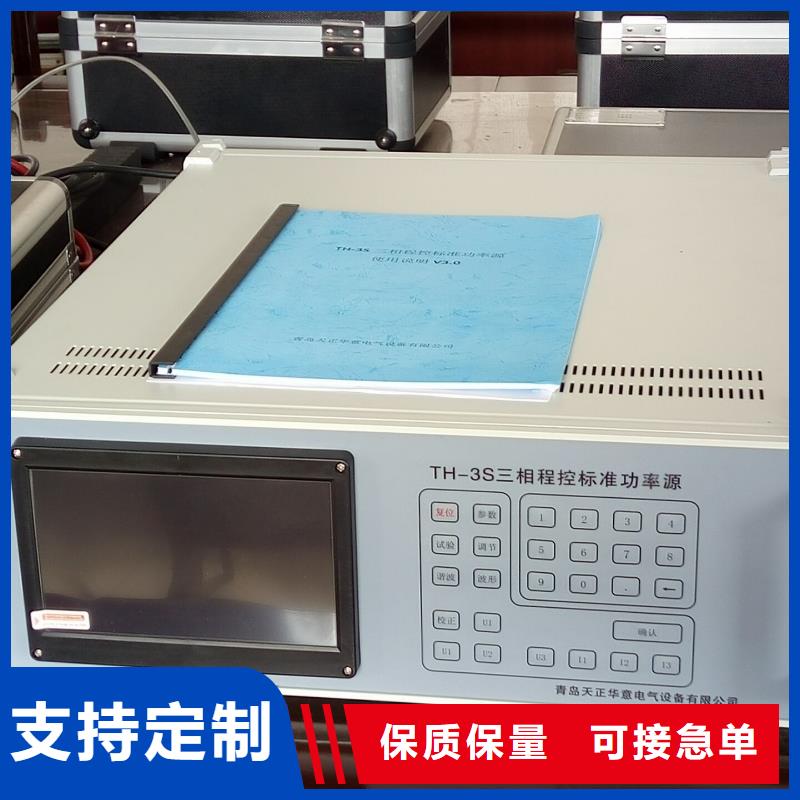

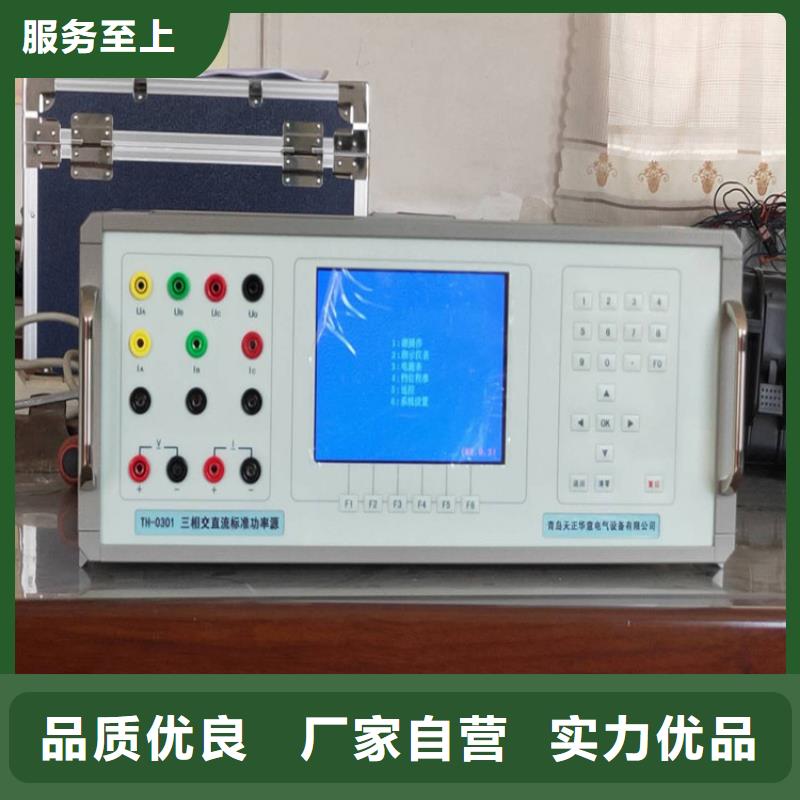

多功能校准仪操作方法面板上的功能键介绍：键盘上的按钮可以实现不同的功能，介绍如下： 设置仪器的三相电压、电流输出的额定值，或者被检电能表的象限、正反向、有功或无功等状态；以及谐波的参数等。 常用的压、电流、功率因数试验点。 对电源三相电压、电流的任意一相或全部的输出幅度、相位、功率因数、频率进行调整。 显示电源输出的2-50次谐波的含量及柱状图。 显示电源输出三相电压电流波形。 确定电能表校验试验点的试验方案。 根据检定方案校验电能表。 保存键，用来保存试验方案。 多功能键，包括起动、潜动、走字、查询等功能 使三相电压电流升输出或关闭，即三相电压电流的总开关。 L1相电压输出开关。 L2相电压输出开关。 L3相电压输出开关。 L1相电流输出开关。 L2相电流输出开关。 L3相电流输出开关。 数字输入键。 在参数输入时，作用是小数点，在 界面，是触摸屏校准键。 ：删除不需要的数据及谐波。确认输入的数据。检查外部接线无误后（电压输出不能短路，电流输出不能开路），打开电源开关。仪器进入加载界面（如图3-1）。约两三秒钟后仪器系统加载完毕，蜂鸣器长鸣一声，进入试验界面
